Стеллажи паллетные

Стеллажи паллетные (технические характеристики)

  Описание стеллажей
  Технические характеристики

Каркасом стеллажа являются вертикальные боковые стойки и горизонтальные балки, именно их конструкция отвечает за грузоподъемность, жесткость и надежность всей стеллажной системы. Для улучшения несущих способностей наших стеллажей в конструкции использованы элементы с максимально возможным замкнутым профилем, поскольку незамкнутые варианты профилей наиболее подвержены деформации кручению, что ведет к потере устойчивости стеллажей под нагрузкой.

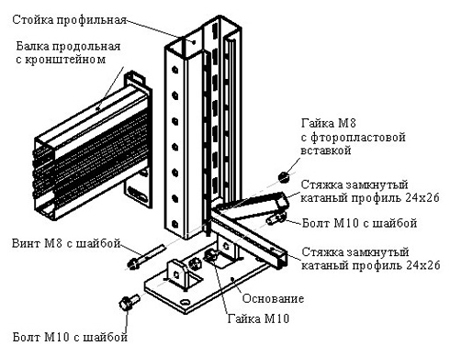

Конструктив паллетных фронтальных стеллажей

Стойки стеллажей по желанию заказчика могут быть выполнены в двух вариантах: сборные или сварные. Все профили стоек, производимых компанией «Полиметалл», выполнены на высокотехнологичных прокатных линиях, имеют малые радиусы гибов, и оптимальное распределение их по сечению профиля для обеспечения максимально возможных прочностных характеристик при минимальных габаритах. Толщина штрипса, используемого в производстве для изготовления профиля стоек, в зависимости от предполагаемых нагрузок на секцию стеллажной системы составляет от 1,5 до 3 мм. Использован наиболее распространённый в России и за рубежом шаг перфорации в 50 мм. Малая площадь перфорации по отношению к сечению увеличивает несущую способность стержней стойки.

Сечения профиля стоек разборных Сечение профиля стоек сварных

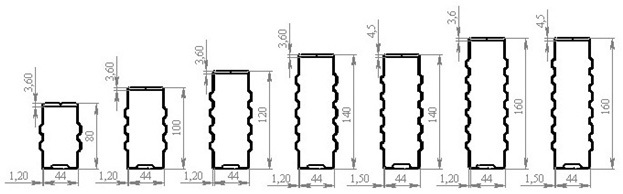

Продольные балки (ригеля) нового поколения, изготовлены из стали Ст3пс/сп , имеют замкнутый профиль и снабжены ребрами жесткости. Теоретическими расчетами, проверкой на опыте и испытаниями независимой комиссии для каждого типоразмера выявлена максимальная нагрузка, и при проектировании стеллажных систем подбирается нужная балка с учетом коэффициента запаса прочности.

К концам балок приварены кронштейны для крепления к стойкам. Уникальная среди отечественных производителей стеллажей конструкция зубьев кронштейна благодаря пуклёвке позволяет более жестко состыковывать стойки с балками по сравнению с зацепами и болтовыми соединениями, используемыми другими производителями.

Для предохранения от выбивания кронштейнов балок из перфорации стойки в случае неосторожной работы погрузчика используются фиксаторы, их конструкция позволяет не беспокоится о возможности выпадения.

В случае тяжелой загрузки стеллажей используются балки СС-сечения, они менее экономичны в использовании материала, но способны выдерживать вес до 6 тонн на пару балок.

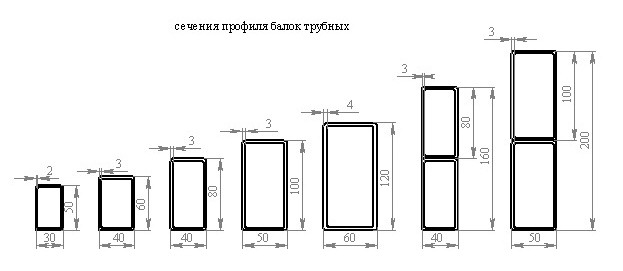

Балки из труб прямоугольного сечения применяют для случаев с высокой точечной нагрузкой.
